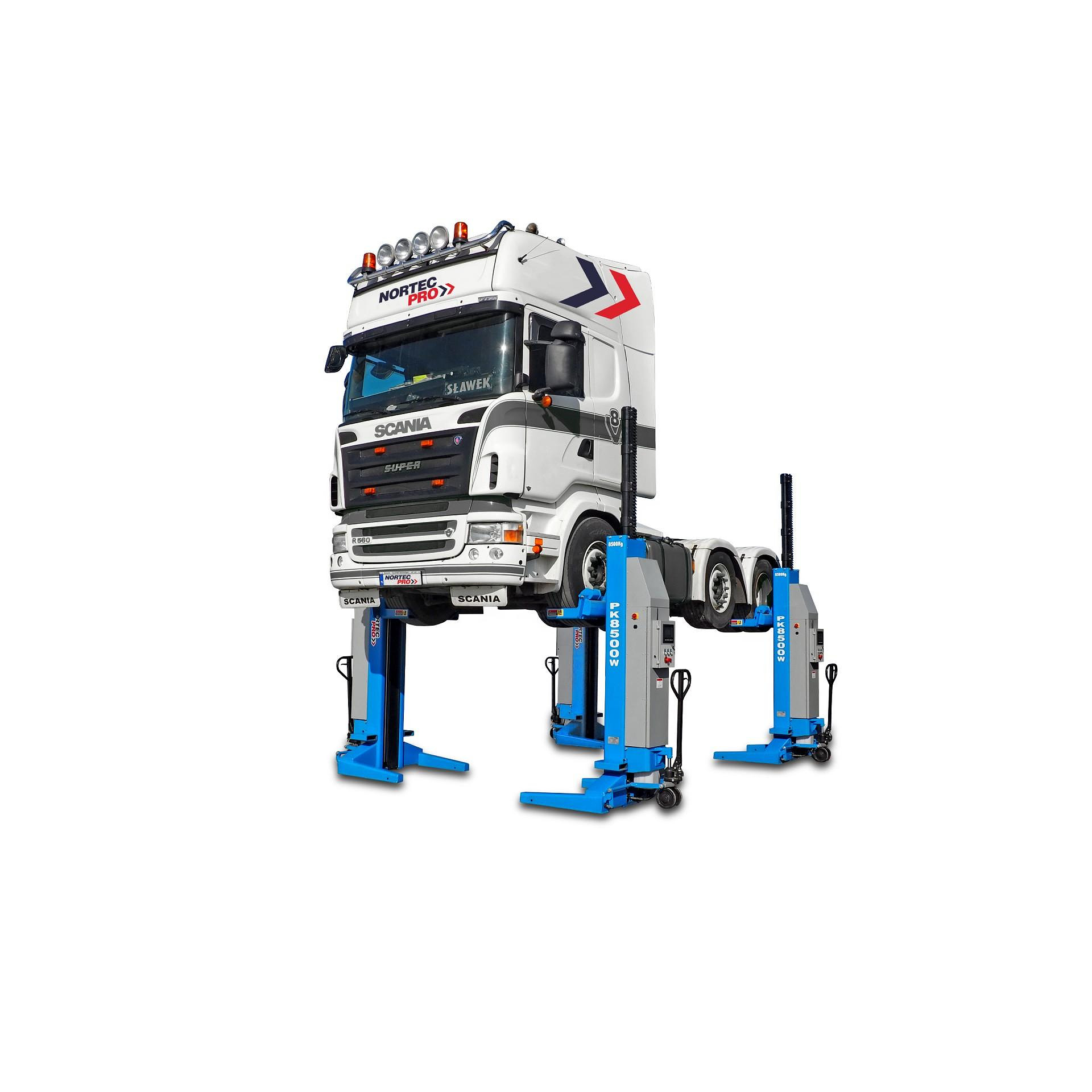

Elevator electro-hidraulic cu 4 coloane independente, mobile, capacitate de ridicare de 8,5 tone

Descriere:

Elevator electro-hidraulic cu 4 coloane independente, mobile, fiecare avand o capacitate de ridicare de 8,5 tone. Elevatorul are actionare mecanica si este dotat cu: dispozitiv electronic pentru controlul sincronizarii, butoane de urcare/coborare si de oprire de urgenta dispuse pe fiecare coloana, dispozitiv de siguranta amplasat sub fiecare furca de ridicare, butoane de tip „prezenta om”, limitator pentru sfarsitul cursei. Unitatea de comanda este amplasata pe coloana pricipala.
Caracteristici tehnice:
– numar coloane: 4 actionate electrohidraulic;
– capacitate de ridicare: 8.500 kg/coloana;
– inaltime de ridicare: 1.700 mm;
– functionare a unei coloane, simultan a doua sau patru coloane;
– inaltime minima de preluare: 84 mm;
– lungimea bratelor caruciorului: 345 mm;
– lungimea dintre coloana si caroseria vehiculului: 195 mm;
– dimensiunile coloanei: inaltime 2.465 mm, latime 1.060 mm, lungime 1.290 mm;
– distanta ajustabila intre furci: 252 – 540 mm;
– LDC touch screen pe coloana principala;
– sistem de sincronizare a ridicarii/coborarii, care asigura o miscare uniforma in cazul distributiei neuniforme a masei autobuzului;
– posibilitatea alegerii inaltimii de ridicare 0-1700 mm;
– posibilitatea , in cazul intreruperii cu energie electrica, de a se cobora vehiculul prin actionarea manuala a supapelor hidraulice;
– manevrabilitate usoara a fiecarei coloane la deplasarea prin hala;
– existenta elementelor de protectie la suprasarcina;
– timp de ridicare: 120 s;
– timp de coborare: 70 s;

– alimentare cu energie electrica: 400 V / 50 Hz;
– motor avand o putere de 2.2 kW/coloana;
– nivel zgomot: <70 dB;
– grad de protectie pentru echipamentul electric: IP54 (Motorul electric al fiecarei coloane mobile din cadrul grupului este alimentat prin intermediul unor baterii inlcuse. Incarcarea bateriilor se face prin conectarea la reteaua electrica. Grupul elevatoare mobile 4 coloane poate fi utilizat in exterior sau la interior, folosind exclusiv energia electrica furnizata de catre bateriile incluse.);
– masa neta:  810 kg/coloana.
Componenta unui set de livrare inlcude:

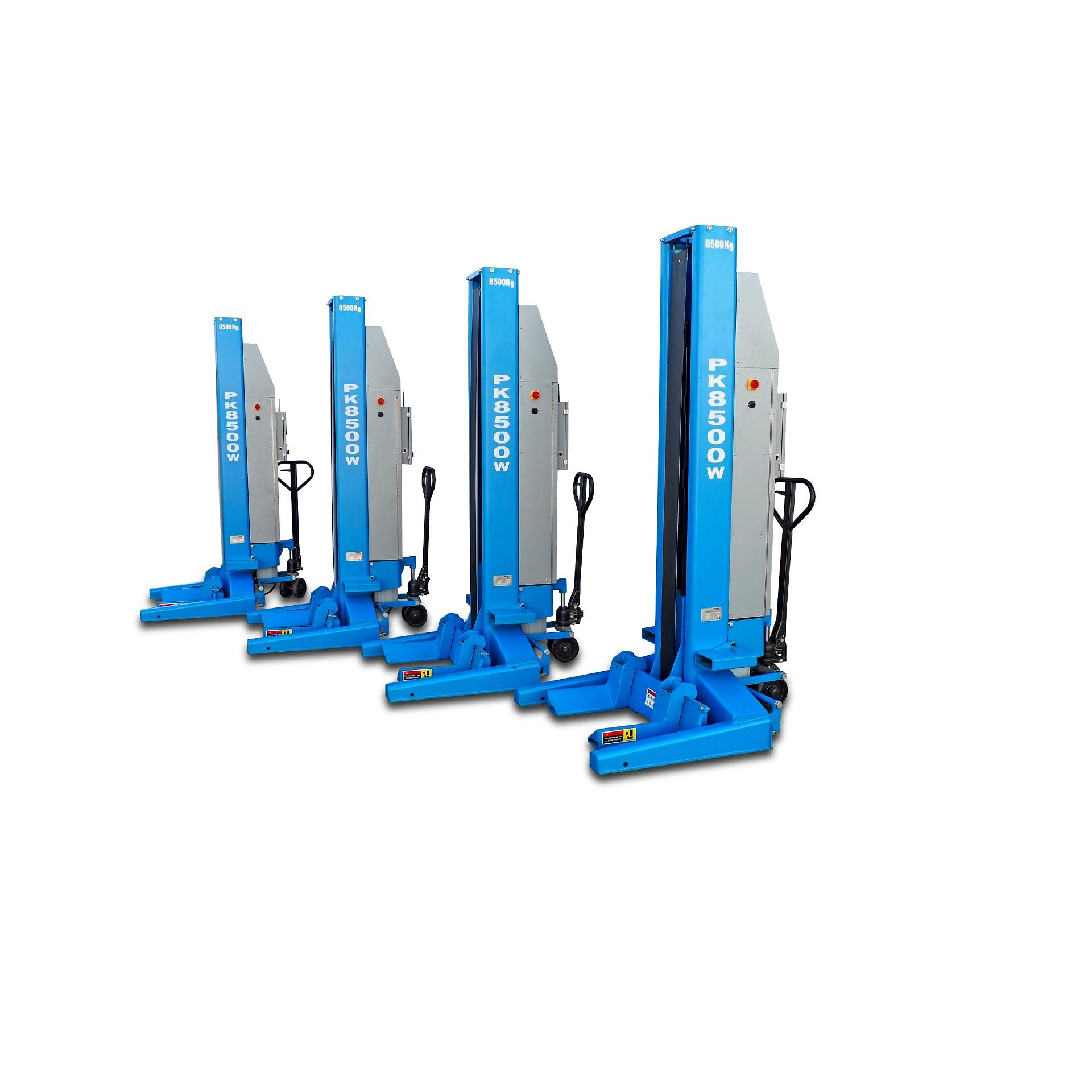

– 4 buc. coloana de ridicare mobila (una master si trei slave), cu batiul din constructie metalica, cu suruburi de asamblare, cordoane de sudura, etc.;
– cadru de baza prevazut cu sistem de deplasare/manevrare a coloanei (cu roti cu autolubrifiere, fiabilitate ridicata care va garanta functionarea pe toata durata normala de functionare),sistem de blocare si transpalet hidraulic pe fiecare coloana pentru manevrare;
– carucior ridicator, cu brate reglabile pentru prinderea si sustinerea rotilor si condus pe ghidajele din coloana prin elemente cu coeficient de frecare redus si rezistenta mare la uzura;
– mecanism de ridicare si sustinere a sarcinii;
– sistem de antrenare a mecanismului de ridicare;
– sisteme de siguranra si protectie integrate in coloane;
– echipament de comanda si actionare conform cerintelor de securitate CE, format din: panouri de comanda;
– comunicare intre coloana „master” si coloanele „slave” prin tehnologie wireless;

– panou de comanda mobil cu ecran LCD (unul principal, amplasat pe coloana principala, cu functii pentru actionarea ridicarii/coborarii independente/simultane a coloanelor si actionarea in caz de urgenta, prevazut cu cablu de alimentare de 20m, dotat cu stecker trifazic 400V, 32A, 50 Hz; trei secundare, amplasate pe fiecare din celelalte coloane secundare cu functii pentru actionare in caz de urgenta).
